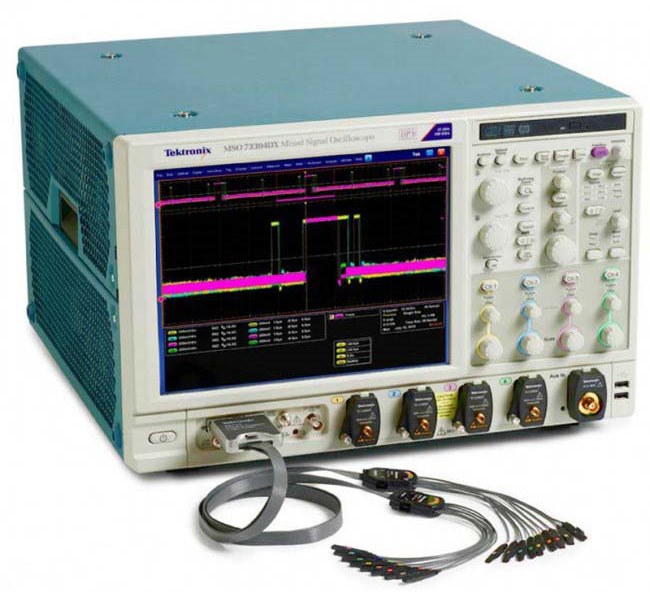

Осциллограф Tektronix MSO73304DX

	Для увеличения нажмите на картинку

• ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Аналоговая полоса пропускания до 33 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами
  • Истинная полоса пропускания в режиме реального времени по двум аналоговым каналам 33 ГГц (для моделей 33 ГГц)
  • Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени
  • 100 Гвыб./с по двум каналам (для моделей 33, 25, 20, 16 и 12,5 ГГц)
  • По всем четырем каналам одновременно:
  • Полоса пропускания до 23 ГГц
  • Частота дискретизации в режиме реального времени до 50 Гвыб./с
  • Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации
  • Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал
  • 16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем (только для MSO70000)
  • Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника
  • Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных
  • Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования.
• ОСНОВНЫЕ ОСОБЕННОСТИ
  • Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
  • Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
  • Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
  • Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
  • Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
  • P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
  • 17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)
• ИНТЕРФЕЙСЫ
  • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
  • Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор
• ПОДДЕРЖКА ПРИЛОЖЕНИЙ
  • Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов
  • ПО векторного анализа сигналов SignalVu
  • Анализ шин памяти DDR
• ОБЛАСТИ ПРИМЕНЕНИЯ
  • Анализ целостности, джиттера и временных характеристик сигнала
  • Измерение характеристик сложных высокоскоростных систем
  • Проверка последовательных шин на соответствие стандартам
  • Отладка и анализ шин памяти
  • Проверка импульсных источников питания
  • Исследование переходных процессов
  • Производственное тестирование сложных электронных систем
  • Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот

Комплект поставки Tektronix MSO73304DX
