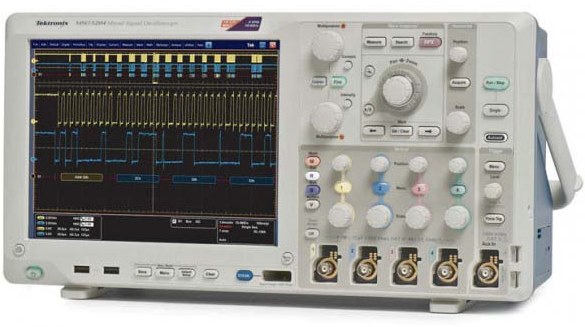

Осциллограф Tektronix MSO5204B

	Для увеличения нажмите на картинку

Осциллограф смешанных сигналов: число каналов 4 +16, полоса пропускания 2 ГГц, частота дискретизации 5 ГГц (10 ГГц при объединении), длина памяти 25 МБ/ кан., 50 МБ при объединении (опционально 50 МБ или 125 МБ/ кан., 125 МБ или 250 МБ при объединении), цифровые каналы: 16, макс. частота переключения на входе 500 МГц, макс. тактовая частота 500 МГц, длина памяти 25 МБ, коэффициент развертки 12,5 пс…1000 с/дел, синхронизация: внешняя/ внутренняя, фронт, длительность, последовательность, глитч, рант, логическая, ТВ, время установки и удержания, состояние, время нарастания и спада, по логической модели, опционально по шинам I2C, SPI, CAN, LIN, RS-232/422/485/UART, FlexRay, MIL-STD-1553, Ethernet, USB 2.0, автоматические измерения - 53, особенности: максимальная скорость сбора осциллограмм более 250 000 осц./ с интерфейс: USB, LAN (LXI) экран TFT, 1024 х 768, диагональ 264 мм, XGA

Лучшая производительность и функции анализа для расширенной проверки устройств

При современных высоких скоростях передачи данных и жестких временных параметрах сигналов требуется использования осциллографов с отличной производительностью сбора данных сигналов и возможностями анализа.

Осциллографы Tektronix серии MSO/DPO5000B отличаются высочайшей точностью регистрации сигнала, полосой пропускания 2 ГГц и частотой выборки 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.

Возможность запуска на осциллографе программного обеспечения под Windows®. Модели MSO имеют 16 цифровых согласованных по времени каналов, кроме того, все модели можно оснастить средствами отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.

Технические характеристики осцилографа Tektronix MSO 5204 B

Комплект поставки Tektronix MSO5204B
