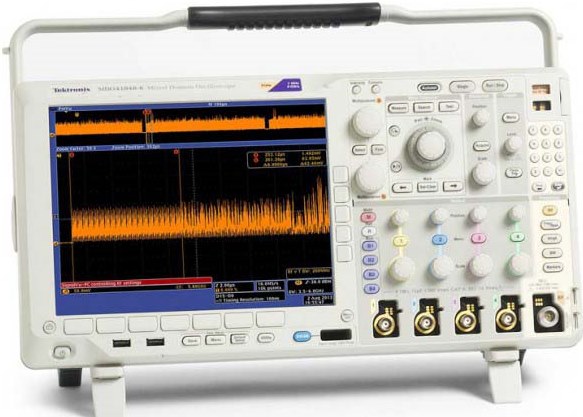

Осциллограф Tektronix MDO4104B-6

	Для увеличения нажмите на картинку

• Основные технические характеристики
  • 4 аналоговых канала – модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц и 100 МГц
  • 16 цифровых каналов – режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 60,6 пс
  • 1 радиочастотный канал – модели с диапазонами частот от 9 кГц до 3 ГГц или 6 ГГц
  • сверхширокая полоса захвата – более 1 ГГц
  • Пассивные пробники с входной емкостью 3,9 пФ и аналоговой полосой пропускания 500 МГц или 1 ГГц в стандартной комплектации
• Основные особенности
  • Спектральный анализ
    - Специализированные органы управления на передней панели для самых распространённых задач
    - Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра
    - Ручные маркеры обеспечивают измерение не пиковых параметров сигнала
    - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
    - Типы детекторов: положительный пик, отрицательный пик, усреднение, выборка
    - Режим спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
    - Автоматические измерения мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и ширины занимаемой полосы частот
    - Запуск по уровню мощности в РЧ канале
    - Возможность проведения анализа автономно или по запуску
  • Комбинированный анализ
    - Коррелированный по времени захват аналоговых, цифровых и радиочастотных (РЧ) сигналов с помощью одного прибора
    - Панель управления Wave Inspector® обеспечивает простую навигацию по коррелированным по времени данным как во временной, так и в частотной области
    - Построение зависимости амплитуды, частоты и фазы от времени для сигналов, полученных с РЧ входа
    - Возможность выбора пользователем времени расчёта спектра (функция «Spectrum Time») позволяет наблюдать и анализировать изменение спектра во времени – даже в сохранённом сигнале
  • Дополнительные возможности запуска и анализа сигналов последовательных шин – опции автоматического запуска, декодирования и поиска для последовательных шин I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2/LJ/RJ/TDM
  • Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
  • Небольшие размеры и вес – всего 147 мм в глубину при массе 5 кг
• Интерфейсы
  • Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
  • Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
  • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения на монитор или проектор
• Дополнительное программное обеспечение
  • Расширенные возможности запуска по РЧ сигналам
  • Анализ источников питания
  • Контроль предельных значений и тестирование по маске
  • Анализ сигналов HDTV и специальных видеосигналов

Осциллограф, в состав которого входят логический анализатор, анализатор спектра и анализатор протоколов — синхронизированный для создания интегрированного изображения.

Хотя вы можете использовать устройства серии MDO4000B просто в качестве смешанного осциллографа сигнала или анализатора спектра, их подлинные возможности лежат в интеграции этих двух функций. Впервые вы сможете увидеть результаты своих прототипов во временной и частотной областях на одном приборе в любой момент. Используйте мощные триггеры и инструменты поиска и анализа, чтобы сосредоточиться на аналоговых и цифровых аномалиях. Расшифруйте формы сигнала на последовательных шинах. Проверяйте РЧ-спектр в любой момент. Программа SignalVu для ПК позволяет выполнять подробный анализ и устранение неполадок беспроводного сигнала Wi-Fi и Bluetooth®.

Быстро решайте сложные конструктивные проблемы с помощью осциллографа, встроенного в систему так же, как и проверяемые конструкции.

Комплект поставки Tektronix MDO4104B-6
