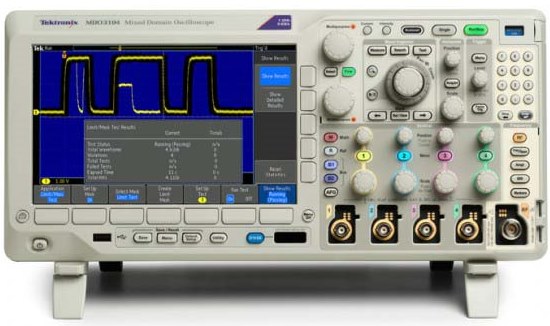

Осциллограф Tektronix MDO3054

	Для увеличения нажмите на картинку

• Основные технические характеристики
  • Осциллограф
    - Модели с 2 и 4 аналоговыми каналами
    - Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
    - Полоса пропускания может быть расширена (до 1 ГГц)
    - Частота дискретизации до 5 Гвыб./с
    - Длина записи 10 млн. точек во всех каналах
    - Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
    - Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
  • Анализатор спектра
    - Диапазон частот
    - В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
    - Опция: от 9 кГц до 3 ГГц
    - Сверхширокая полоса захвата до 3 ГГц
  • Генерация сигналов произвольной формы и стандартных функций (опционально)
    - 13 предварительно заданных форм сигнала
    - генерация сигналов с частотой 50 МГц
    - Длина записи 128 000 точек
    - Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
  • Логический анализатор (опциональный)
    - 16 цифровых каналов
    - Длина записи 10 млн. точек по всем каналам
    - Разрешение по времени 121,2 пс
  • Анализатор протоколов (опциональный)
    - Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины
  • Цифровой вольтметр (бесплатно при регистрации прибора)
    - Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
    - Измерения частоты с разрешением 5 разрядов
• Возможности и преимущества
  • Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
  • Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
  • 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
  • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
  • Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
  • Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
  • Анализ спектра
    - Специализированные органы управления на передней панели для самых распространённых задач
    - Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
    - Ручные маркеры для измерения непиковых параметров сигнала
    - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
    - Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
    - Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
  • Генерация сигналов произвольной формы и стандартных функций
    - Генерация заданных сигналов для быстрой имитации устройств при разработке систем
    - Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
    - Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
  • Разработка и тестирование систем со смешанными сигналами
    - Автоматический запуск, декодирование и поиск сигналов параллельных шин
    - Многоканальный запуск по времени установки и удержания
    - Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
  • Анализ протоколов
    - Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
    - Экспорт таблиц декодирования протоколов, используемых при документировании результатов
  • Цифровой вольтметр и частотомер
    - Быстрая визуальная проверка измеренных значений напряжения и частоты
    - Графическое представление информации о стабильности измерения
  • Возможность полного обновления
    - Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
• Дополнительное программное обеспечение
  • Анализ источников питания
  • Контроль предельных значений и тестирование по маске

Шесть приборов. Один осциллограф. Неограниченная универсальность.

Комбинированный осциллограф MDO3000 состоит из шести интегрированных приборов, включая анализатор спектра, генератор функций и др., что дает возможность регистрировать аналоговые, цифровые и радиочастотные сигналы с помощью одного осциллографа. Кроме того, можно добавлять приборы, функции анализа и расширять полосу пропускания по мере роста требований, предъявляемых проектируемыми схемами.
