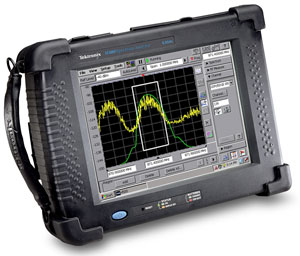

Анализатор спектра Tektronix H500

Беспрецедентная легкость борьбы с помехами Анализаторы спектра серии H500 и SA2500 быстро сканируют окружающую обстановку в РЧ диапазоне, классифицируют известные сигналы и помогают обнаружить источники неизвестных сигналов с помощью проверенных в полевых условиях средств поиска сигналов. Представляя технологию отображения радиочастотного спектра в режиме реального времени DPX™, серия H500 и SA2500 предлагает практические решения для обнаружения событий, вызывающих переходные процессы, которые «не замечают» традиционные анализаторы спектра.

Имея готовое к эксплуатации в полевых условиях, надежное аппаратное оборудование с выдающимися показателями отображаемого среднего уровня шума (DANL), динамического диапазона без паразитных составляющих (SFDR), фазового шума и возможностью подключения к локальным сетям LAN в портативном устройстве, анализаторы серии H500 и SA2500 – прекрасный выбор для универсальных измерений спектра и идеальный набор средств поиска сигналов.

Развитие стандартов цифровой связи бросает беспрецедентный вызов организациям, занимающимся управлением и контролем РЧ спектра.

Идентификация неизвестных сигналов и определение их точного местоположения традиционно выполняются при помощи набора оборудования, в состав которого входят лабораторные и портативные анализаторы спектра, осциллографы, а так же ПК для автономного анализа накопленных данных.

Однако, эксплуатация в полевых условиях налагает определенные ограничения на использование лабораторного оборудования. Подобные устройства могут легко получить повреждения, не являются портативными и требуют источник питания переменного тока. Для классификации сигналов с помощью данных систем часто необходимо заранее получить информацию о сигналах, особенно если они цифровые.

Для систем подобного типа идентификация неизвестных сигналов представляется затруднительной, либо она вовсе невозможна.

Сканирование

Сканирование РЧ спектра позволяет пользователям выяснить, какие источники сигналов находятся в заданной зоне. Сигналы со значительной мощностью обычно являются первыми кандидатами на дальнейший анализ, также как и редко встречающиеся. Технология отображения спектра DPX, основанная на цветовом кодировании событий в зависимости от частоты их появления обеспечивает единственную в своем роде возможность глубинного анализа поведения сигналов. При 10000 обновлений спектра в секунду переходные процессы длительностью 125 мкс могут захватываться со 100% вероятностью. Данное свойство предполагает огромные возможности для усовершенствования методов свипирующего анализа. Особенный интерес представляют сигналы, вновь появляющиеся в спектре. Опорные сигналы могут храниться в памяти, и отклонения от данных сигналов можно легко выявить, используя математические методы трассировки.  Анализаторы серии H500 и SA2500 облегчают анализ с помощью быстрой регистрации сигналов, которые являются слабыми, пульсирующими, прыгающими, мультиплексированные во времени или которые преднамеренно сделаны спорадическими. Прибор также использует возможности спектрального анализа на основе быстрого преобразования Фурье (БПФ), что позволяет пользователям  увидеть истинную форму сигнала, даже если он излучается короткими импульсами. Маски можно автоматически создавать из захваченных  ранее сигналов.  Эту маску можно сравнить с текущим сигналом; в случае нарушения маски сигнал записывается. Наконец, когда спектрограмма приостановлена, пользователи могут перемещаться по оси времени спектрограммы и просматривать результаты.

Классификация

После обнаружения нужных сигналов необходимо их идентифицировать и классифицировать. Являются ли они разрешенными и легальными, или это нелегальные и паразитные сигналы? Классификация цифровых сигналов может стать особенно трудной частью работы по обнаружению. Она требует хорошего знания большого количества характеристик. Сигнал может быть слабым, затухающим или скачкообразным. Кроме того, положение антенны может быть неоптимальным. Все это делает классификацию более сложной, чем при использовании традиционных средств идентификации сигнала. Анализаторы серии H500 и SA2500 с опцией SC1 обладают улучшенными алгоритмами, которые могут классифицировать сигналы, которые нельзя проанализировать другими методами. Данная опция представляет собой уникальную экспертную систему, помогающую пользователям  при проведении классификации.  Эта система предоставляет графические средства, которые помогают пользователю быстро выделять интересующую его область спектра, что позволяет пользователям эффективно идентифицировать и сортировать сигналы. Спектральная маска, которая накладывается на спектр сигнала, помогает оценить форму. При этом для быстрой проверки рядом отображаются значения центральной частоты, полосы занимаемых частот, номера канала и местоположения. Глубокий анализ проводится при измерении спектральной корреляционной функции (SCF), которое позволяет выявить скрытые цикло-стационарные компоненты. SCF предоставляет информацию о том, насколько синхронизация, временные интервалы, скорость передачи элементов и другие внутренние характеристики сигнала соответствуют параметрам легального сигнала. Все это позволяет проводить анализ быстрее, чем раньше, при использовании ручной идентификации сигналов, не требует заблаговременного знания параметров и обеспечивает надежную работу со слабыми  сигналами.  SCF поддерживает  работу с сигналами с плохим соотношением “сигнал-шум” (SNR), сильный уход несущей частоты и затухание.

Пеленгация

После того, как сигнал идентифицирован  как угрожающий, анализаторы серии H500 и SA2500 предоставляют различные проверенные в полевых условиях средства для обнаружения его источника. Для облегчения локализации источников сигналов анализатор имеет звуковой индикатор мощности изменяющейся тональности. Это позволяет операторам искать источники сигналов, глядя на окружающую обстановку, а не на экран. Для тех сигналов, источники которых трудно обнаружить (например, сигналы с затуханием, многолучевым распространением, падением мощности, и.т.д) анализаторы серии H500 и SA2500 предлагают несколько средств картографирования,  облегчающих обнаружение их источников. Анализ картографических данных сигналов – это быстрый способ обнаружить источники сигналов, которые трудно обнаружить другими способами. Возможность картографирования также представляет собой способ документирования обнаруженного. Информацию о сигналах можно нанести на карту как вручную, так и автоматически. Для автоматической регистрации направления на источник сигнала при перемещении оператора можно использовать встроенный приемник GPS и часы. Для использования в зданиях уникальный интерфейс “tap-and-walk” предоставляет возможность регистрации данных о сигналах. Маркированные цветом пиктограммы автоматически записывают соответствующие измерения на основе предустановленных пределов приемлемости.
