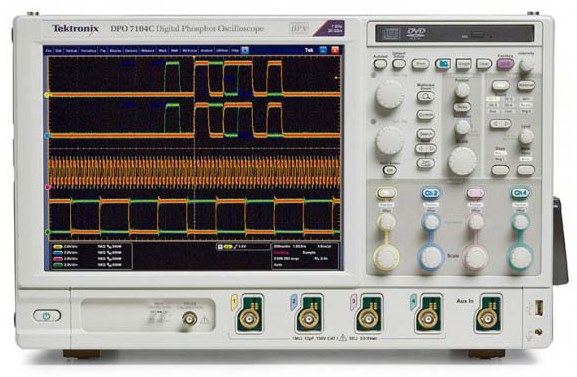

Осциллограф Tektronix DPO7104C

	Для увеличения нажмите на картинку

• Основные технические характеристики
  • Модели с полосой пропускания 3,5 ГГц, 2,5 ГГц, 1 ГГц и 500 МГц
  • Частота дискретизации в режиме реального времени до 40 Гвыб./с по одному каналу до 20 Гвыб./с по двум и до 10 Гвыб./с по трем и четырем каналам
  • Длина записи осциллограмм с использованием функции MultiView Zoom™ — до 500 млн точек
  • Максимальная скорость захвата входного сигнала с использованием функции FastAcq™ >250 000 осциллограмм в секунду
  • Скорость захвата в режиме FastFrame™ с использованием сегментированной памяти FastFrame™ >310 000 осциллограмм в секунду
  • Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерений низкочастотных сигналов
• Простота использования
  • Технология Pinpoint® обеспечивает максимальную гибкость и эффективность запуска, а выбор из более чем 1400 комбинаций позволяет выполнять запуск практически в любых условиях
  • Функция визуального запуска позволяет с большой точностью управлять запуском и облегчает нахождение заданных фрагментов в сложных осциллограммах
  • Функция Advanced Search and Mark (Расширенный поиск и маркировка) позволяет с легкостью находить определенные события на осциллограмме
  • Настраиваемые окна с элементами управления MyScope® и контекстные меню обеспечивают максимальную эффективность работы
  • 53 вида автоматических измерений, вспомогательные гистограммы и БПФ облегчают анализ осциллограмм
  • Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
  • Яркий дисплей XGA с диагональю 12,1 дюйма (307 мм) и сенсорным экраном
• Интерфейсы
  • Хост-порты USB на передней и боковой панелях прибора позволяют быстро и легко подключать внешние накопители, принтеры и другие периферийные устройства
  • Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор
  • 64-разрядная ОС Microsoft® Windows 7 в качестве программной платформы для простоты подключений и интеграции в измерительную систему пользователя
  • Соответствие стандарту LXI Class C
• Опции для запуска по сигналам последовательных шин и их анализа
  • Автоматический запуск, декодирование и поиск по сигналам последовательных шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и USB 2.0
  • Автоматизированный анализ сигналов последовательных шин MIPI® D-PHY DSI-1 и CSI-2, 8b/10b, а также PCI Express
  • Восстановление сигнала тактовой частоты из последовательных потоков
  • Запуск по 64-битного последовательного синхронизатора NRZ для локализации эффектов, зависящих от шаблона данных, на скоростях до 1,25 Гбит/с
• Опции для прикладных аналитических задач
  • Программные решения для проверки на соответствие стандартам MIPI® D-PHY, Ethernet, MOST и USB 2.0, а также для анализа джиттера, временных соотношений, глазковых диаграмм, анализа источников питания, шин памяти DDR и широкополосных РЧ-сигналов.
  • Тестирование по предельным значениям и по маске обеспечивает возможность углубленного анализа параметров сигнала

Комплект поставки Tektronix DPO7104C
