Генератор сигналов Tektronix AFG3022C

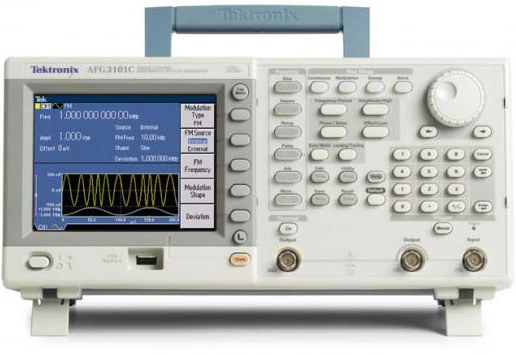

	Для увеличения нажмите на картинку

Непревзойденная производительность, гибкость, интуитивно понятное управление и доступная цена делают генераторы сигналов произвольной формы, стандартных функций и импульсных сигналов серии AFG3000C самыми востребованными приборами в отрасли.

Основные технические характеристики

• Сигналы синусоидальной формы частотой до 10 МГц, 25 МГц, 100 МГц или 240 МГц
• Сигналы произвольной формы с разрешением 14 разрядов, 250 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
• Амплитуда до 20 Впик-пик на нагрузке 50 Ом

Основные особенности

• 5,6-дюймовый цветной ЖК дисплей, обеспечивающий полную уверенность в настройках и форме сигнала
• Многоязычный интуитивно понятный интерфейс ускоряет настройку
• Генерация импульсов с регулируемой длительностью фронта
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
• Свипирование и пакетные сигналы
• Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство
• Разъем USB на передней панели для сохранения сигналов на внешних накопителях
• Интерфейсы USB, GPIB и LAN
• Драйверы LabVIEW и LabWindows/IVI-C

Области применения

• Разработка и тестирование электронных устройств
• Имитация датчиков
• Функциональное тестирование
• Обучение

Высокая производительность и гибкость

Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом. Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

Интуитивно понятный интерфейс пользователя открывает доступ ко всей информации

На цветном ЖК экране, предусмотренном на всех моделях, отображается форма сигнала и все его основные параметры. Это дает полную уверенность в правильности настроек и позволяет сфокусироваться только на выполняемой работе. Клавиши быстрого доступа обеспечивают прямой выбор часто используемых функций и настроек. Другие функции и параметры можно удобно выбирать через четко структурированное меню. Это ускоряет обучение работе с прибором, управление которым очень похоже на управление самыми популярными в мире осциллографами TDS3000.

Входящее в комплект поставки ПО ArbExpress™ упрощает создание сигналов

Это приложение для ПК позволяет импортировать сигналы из любого осциллографа Tektronix или описывать их с помощью стандартных функций, редактора уравнений или математических операций.
